<<技术原理>>

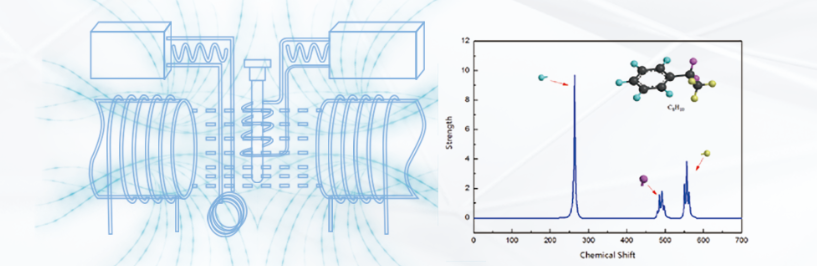

核磁共振（NMR）
核磁共振是磁矩不为零的原子核在外磁场作用下，采用特定频率电磁波照射时，自旋能级发生塞曼分裂，共振吸收某一定频率的射频辐射的物理过程。由于原子核周围的电子、临近的质子、原子和化学键等化学环境对磁场的影响各不相同，这种现象导致每个原子核频谱信号的移动也不同（化学位移），这样不同物质的分子结构就能被识别。按照被测原子核分类，有氢谱、碳谱、磷谱和氟谱，目前应用较广泛的是氢谱（H1-NMR）。
其技术原理与医学上的磁共振类似，医学上主要检测人体水分分布，采用的是多维成像技术。石化应用相当于对油品进行拍片，检测分析氢原子分布，推算出油品的分子结构，根据分子结构计算出宏观的物性，如密度、硫含量、氢含量、馏程等。
拉曼（Raman）光谱
拉曼光谱是当一定频率的激光照射样品时，物质的分子与光子发生能量交换，使得分子中原子间化学键的振动发生不同方式和程度的改变，然后散射出不同频率的光，频率的变化决定于散射物质的特性，不同种类的原子团振动的方式是独一的，因此可以产生与入射光频率有特定差值的散射光，差值光谱就称为“拉曼光谱”。
针对于油品分析，烃类分子的C-C、C=C、C-O、C-S等均具有较强的拉曼活性特征，因此拉曼光谱特别适合应用于油品检测。分子中化学键的振动信息不仅反映了物质中分子组成，而且与物质的密度、辛烷值、馏程、十六烷值、蒸气压、闪点等物理特性有关，因此拉曼光谱可作为一种“指纹技术”用于油品的智能快速检测。
<<系统构成>>
<<软件系统>>
自主研发谱图采集系统（HontyeNMR和HontyeRAM）、谱图分析系统（HontyeSAS）和智能快评分析系统（HontyeIRAS），基于浏览器访问的WEB系统，实现了谱图、模型和数据的无缝连接，具有灵活、方便、易用等优点。
按客户需求量身定制快评日报、原油报告；全厂物性地图实时物性跟踪，了解全厂物料物性分布；可实现与LIMS、MES、PIMS/RPMS、ORION、RSIM等系统数据集成，综合全面展示全厂物性信息，为生产方案优化提供数据支撑。
<<硬件设备>>
运行环境和检测目标
项目 | NMR分析仪和Raman光谱仪 |
数据接口 | MODBUS RS-485、TCP/IP |
检测精度 | 满足分析方法标准允许误差范围要求 |
测量范围 | 由参比建模的样品性质范围而定 |
工作电源 | 在线：380V 三相 离线：220V 三相 |
防爆等级 | 在线：I区，Exd II CT4 |
核磁硬件
项目 | NMR在线分析仪 | NMR离线分析仪 |
分析仪型号 | Hontye.PNMR.F60I | Hontye.PNMR.L60I |
尺寸/重量 | 900*700*2100 mm/750kg | 680*700*1200 mm/450kg |
工作频率 | 60±0.5MHz,H1 | |
频率稳定性 | 24h内频率漂移不超过±1000Hz | |
分析探头 | 探头绝热(温度智能)、温度:30℃～100℃、压力:最大2.5Mpa | |
校正参比样 | 水、煤油、柴油 | |
响应时间 | 小于5分钟 | |
准确度 | 10次连续积分的标准偏差不超过±0.25% | |
拉曼硬件
项目 | 检测液相物质 | 检测气相物质 |
分析仪型号 | Hontye.Raman.L785（离线液相）Hontye.Raman.F785（在线液相） | Hontye.Raman.L532（离线气相） Hontye.Raman.F532（在线气相） |
尺寸/重量 | 离线：300*440*420mm/约15kg 在线：600*450*500mm/约50kg | |
光源 | 波长：785nm（DPSS激光器）； 功率：450mW；线宽：≤0.2nm； 稳定性：0.1%； 可持续使用时间：10,000h | 波长：532nm（DPSS激光器）； 功率：200mW；线宽：≤0.15nm； 稳定性：3.0%； 可持续使用时间：10,000h |
光纤芯径 | 100μm激发光纤，200μm收集光纤，配FC标准接头 | |
CCD | -60℃（25℃外界环境温度）制冷；1650 x 200 像素(像素尺寸为 16 x 16 μm) | |
拉曼位移 | 150-3000 cm-1 | 150-4100 cm-1 |
分辨率 | 2-4 cm-1 | |
准确度 | 10次连续扫谱峰面积标准偏差不超过±0.10% | |
<<技术服务>>
泓泰天诚拥有专业完整的软硬件研发、设备制造、工程实施、软件部署、物性建模和售后服务团队，有核磁共振分析仪制造基地和备品备件仓库，为客户提供及时、周到、专业的服务，确保设备和系统持续稳定运行。
<<应用场景>>
原油快速评价 在线分析组分原油和混合原油关键性质 原油在线调合减少常减压装置操作波动 模拟切割、简评和详评报告 | 过程质量监控 对生产过程各装置的原料及侧线产品的物性全面进行实 时监控 及时调整生产方案，优化生产 其他性质监控：如管道油品检测、码头运输油品监控等 |
装置在线分析 对关键装置进料及侧线产品进行在线质量分析 为先进控制和在线优化（DCS/APC/RTO）提供 准确数据 实现“卡边”操作、提高企业效益 | 油品调合优化 快速分析汽油、柴油和燃料油产品性质 成品油在线调和，提高一次合格率，减少 质量过剩，节约成本 |
<<技术特点>>
分析速度快
NMR：在线分析6～8分钟/次，离线分析2分钟/次
RAMAN：在线分析2～3分钟/次，离线分析2分钟/次
分析物料多 在线分析多股物料（常规6股），离线分析物料不受限制
分析参数多 可以同时测量多个参数，分析项目和数量由所建模型决定
NMR | NMR/RAMAN | RAMAN |
原油：API、酸值、总碳、总氢、总硫、总氮、水分、凝固点、残碳、胶质、沥青质、TBP曲线(80～540℃)、镍、钒等 蜡油：密度、馏程、粘度、残碳、碱性、氮、C、H、S、N、闪点、凝点等 渣油：密度、馏程、粘度、残碳、C、 H、S、N、Ni、V、闪点、凝点、四组份等 | 石脑油/汽油：馏程、 密度、辛烷值、PONA、硫含量、 氮含量、溴价、蒸汽压等 航煤：馏程、密度、粘度、硫、闪点、烟点、冰点、苯胺点、组成等 柴油：密度、粘度、十六烷值、馏程、闪点、凝固点、硫含量、氮含量等 | 原料气/产品气/反应气/尾气： 甲烷、乙烷、乙烯、丙烯、正丁烷、异丁烷、正丁烯、异丁烯、顺丁烯、反丁烯、1.3-丁二烯、氢气、氮气、氧气、一氧化碳、二氧化碳、硫化氢等 |
预处理简单
NMR：基于可靠的电磁技术，无需复杂的预处理，待测样品的粘稠度、颜色以及含水量均不会影响测量精度。
Raman：检测样品为透光性好的液体或气体，无需脱水。
系统免维护
NMR:分析系统不受环境温度的影响，无任何移动部件，整个系统的故障率极低，具有免维护的特点。
Raman：定期更换光源，基于单波长激光激发，换光源后，模型可自动校准，免维护。
分析精度高
谱图响应值与测量参数之间呈线性关系，建模所需的样品数量少，模型精度和可靠性高。
适用范围广
NMR:既能对轻质的汽油、煤油和柴油等进行分析，又能对含水、粘稠、颜色深的重质物料如原油、蜡油、渣油等进行分析。
Raman：既对汽油、煤油和柴油等轻质油品进行分析，也可对干气、液化气、天然气等气体进行分析。
安全又环保
NMR设备满足国标《GB8702-2014磁环境控制限值》要求，NMR和Raman分析过程不使用任何有毒溶剂，对人体无任何伤害。
客户价值 | 中控分析智能化
|
结合先进控制实现卡边操作 为装置在线优化提供实时的质量数据 减少原油性质波动 提高油品调合精度 |
